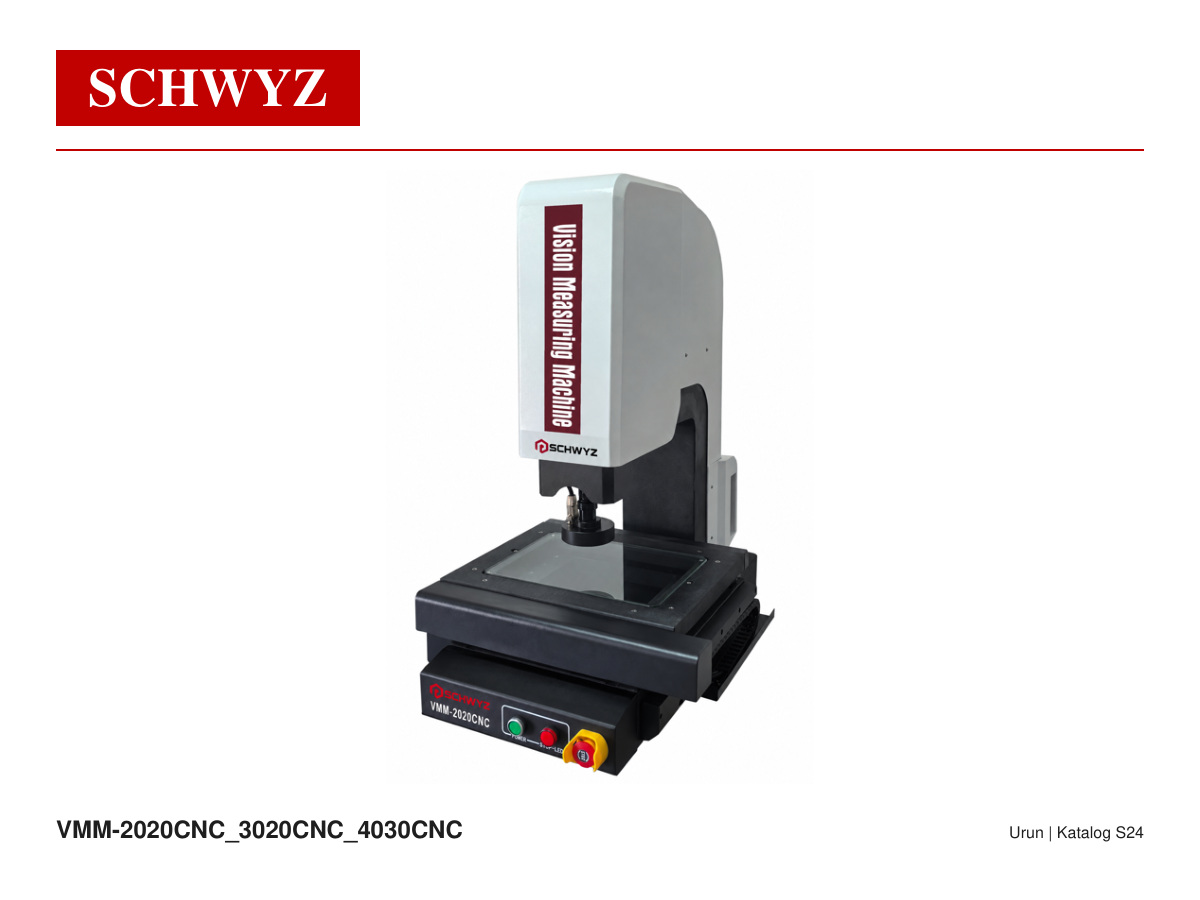

KATALOGDA DOĞRULANMIŞ MODEL
VMM-2020CNC
Tam Otomatik Vision Ölçüm Makinesi
Bu sayfadaki teknik bilgiler yalnız SCHWYZ 2025–27 Projeksiyon ve Dokunma Ölçüm Cihazları kataloğunda doğrulanabilen verilerden oluşturulmuştur.
Vision Ölçüm SistemleriKATALOG S. 24FİYAT GÖSTERİMİ KAPALI
Kaynak: SCHWYZ Projeksiyon ve Dokunma Ölçüm Cihazları 2025–27, sayfa 24.
Doğrulanmış teknik bilgiler
| Optik ölçek çözünürlüğü | 0.001 mm |
|---|---|
| X-Y doğruluğu | ≤(3+L/200) µm |
| Z doğruluğu | ≤(4+L/200) µm |
| Kamera | 1/3 inç 1.3 MP dijital |
| Sürüş | Servo motor kapalı çevrim CNC |
Katalogdaki ayrıntılı teknik bilgiler
Aşağıdaki bilgiler SCHWYZ 2025–27 kataloğundaki özellik, teknik tablo, uygulama, teslimat ve aksesuar bölümlerinden aktarılmıştır.
Özellikler
XYZ tam otomatik, entegre ve tümü granit yapı.
Dahili bilgisayar ve kontrol sistemi; kurulum/söküm ve eğitim/servis kolaylığı.
British Renishaw prob ile temaslı ölçüm.
Entegre servo motorlu tam kapalı çevrim CNC kontrol.
Program kontrollü 4 halka / 8 bölge yüzey aydınlatması ve paralel kontur ışığı.
Seri teknik karşılaştırma tablosu
| Model | XYZ ölçüm | Cam tabla | Çalışma tablası | Makine ölçüsü | Ağırlık |
|---|---|---|---|---|---|
| VMM-2020CNC | 200×200×150 mm | 260×260 mm | 366×366 mm | 850×550×900 mm | 125 kg |
| VMM-3020CNC | 300×200×150 mm | 360×260 mm | 466×366 mm | 850×600×900 mm | 150 kg |
| VMM-4030CNC | 400×300×200 mm | 460×360 mm | 640×540 mm | 1050×750×1100 mm | 250 kg |
YapıKonsol yapı, yüksek hassasiyetli granit; CNC kontrol ve PC gövde içinde
Kamera1/3 inç 1.3 MP renkli dijital kamera; 0.7–4.5X zoom
Optik görüntü90 mm çalışma mesafesi; 26–172X video büyütme; 8.1–1.3 mm görüş alanı
AydınlatmaProgram kontrollü 4 halka / 8 bölge yüzey + paralel kontur; koaksiyel opsiyon
SürüşServo motor tam kapalı çevrim CNC
Optik ölçek0.001 mm
DoğrulukX-Y≤(3+L/200) µm; Z≤(4+L/200) µm
Güç220V±10% / 110V±10% AC 50Hz; ≤4Ω topraklama gerekli
Ortam18–24°C, %30–75 RH, titreşim kaynaklarından uzak
İlgili SCHWYZ görselleri
Katalogdaki tam kaynak metni ve tablolar
Tam katalog verisini göster / gizle
--- KATALOG SAYFA 24 ---
FULL AUTOMATIC VISION MEASURING MACHINE VMM-CNC
FEATURES
■ XYZ full automatic machine, integrated, all-
granite structure, stable, accurate and efficient;
■ The instrument has a built-in computer and
control system, easy to install and disassemble,
and efficient and convenient training and after-
sales.
■ British Renishaw probe contact measurement
TECHNICAL SPECIFICATION
Model No. VMM-2020CNC VMM-3020CNC VMM-4030CNC
X Y Z Measuring range mm 200×200×150 300×200×150 400×300×200
Glass table size mm 260×260 360×260 460×360
Working table size mm 366×366 466×366 640×540
Out dimension L×W×H mm 850×550×900 850×600×900 1050×750×1100
Machine weight（KG) 125 150 250
Structural design Cantilever structure, the whole machine is made of high-precision
granite material, CNC motion control circuit and PC host are placed
inside the machine cover
CCD Camera 1/3 inch high-definition color digital camera (1.3 million pixels) /
0.7~4.5X continuous zoom fixed-frame lens (automatic zoom lens
optional)
Optical image Working distance: 90mm; Video magnification: 26~172X; Field of
view: 8.1~1.3mm (1X additional lens as standard, 2X and 0.5X
additional lenses optional)
Illumination Program control adjustment, LED four-ring eight-zone surface ring
light + bottom parallel contour light (coaxial incident light optional)
Drive mode Integrated servo motor fully closed loop CNC control system
Optical scale resolution 0.001mm
Accuracy(μm ) X-Y≤（3+L/200）μm Z≤（4+L/200）μm
Power 220v±10% / 110v±10%（AC） 50Hz (Note: A grounding wire with
a resistance of ≤4Ω is required)
Woking environment Temperature: 18~24℃, relative humidity: 30~75%, away from
vibration sources
