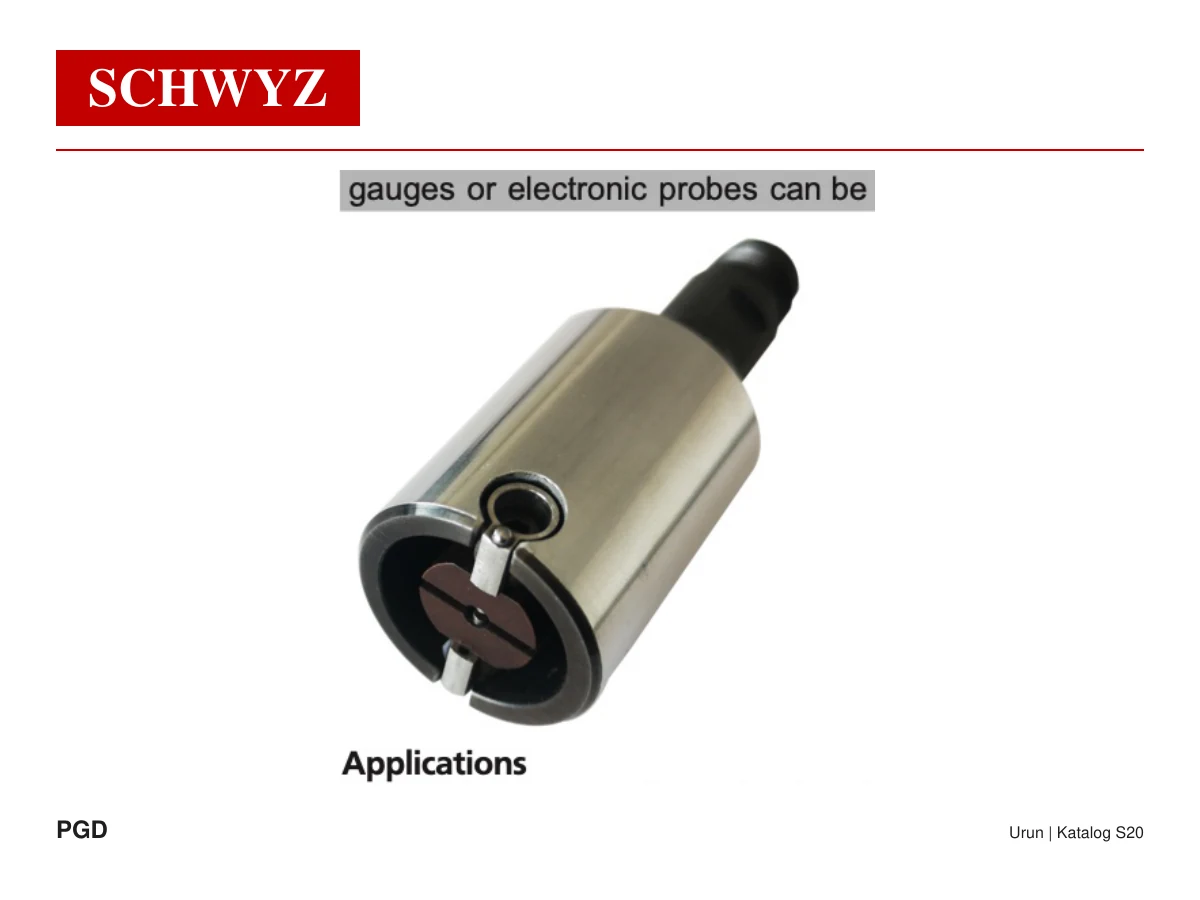

PGD-S · KATALOG S.23–28
Standart Delik Ölçüm Kafaları
Standart delikler için ölçüm kafaları. 16 doğrulanmış model; çap aralıkları model bazında ayrılmıştır.
Model kodları (16)
Ana Sayfa / Komparatör / İç Çap / Bore Gauge Sistemleri
SCHWYZ · KOMPARATÖR KATALOĞU
İç Çap / Bore Gauge Sistemleri
ID bore gauge, elektronik ve kadranlı iç çap ölçerler ile uzun saplı ölçüm sistemleri. Model tablosu ve kafa çizimleri teknik içerik olarak tutulur.
BU KATEGORİDETüm grubu gör →
Yayınlama kuralı: Katalogdaki ölçü çizimleri, devam tabloları ve teknik sayfalar ürün sayısını artırmaz. Bu grup için teknik referans sayfaları: S.25, S.26, S.27, S.28, S.29, S.30, S.31, S.33, S.34, S.35.
Katalogdaki ürün / seri kayıtları
Teknik karşılaştırmayı gör →
PGD-T · KATALOG S.23–28
Boydan Geçişli Delik Ölçüm Kafaları
Boydan geçişli delikler için ölçüm kafaları. 16 doğrulanmış model; çap aralıkları model bazında ayrılmıştır.
Model kodları (16)
PGD-B · KATALOG S.23–28
Kör Delik Ölçüm Kafaları
Kör delikler için düşük kafa yüksekliğine sahip ölçüm kafaları. 16 doğrulanmış model; çap aralıkları model bazında ayrılmıştır.
Model kodları (16)
PGD-SB · KATALOG S.23–28
Süper Kör Delik Ölçüm Kafaları
Süper kör delikler için özel ölçüm kafaları. 3 doğrulanmış model; çap aralıkları model bazında ayrılmıştır.
Model kodları (3)
PGD-B170320 · KATALOG S.24 / ÇİZİM S.29
Kör Delik Ölçüm Kafası Ø170–320 mm
Doğrulanmış model
Ø170–320 mm nominal çap · doğruluk <0.0025 mm · strok 0.4 mm · M11×0.75 bağlantı.
Model ayrıntılarını aç →

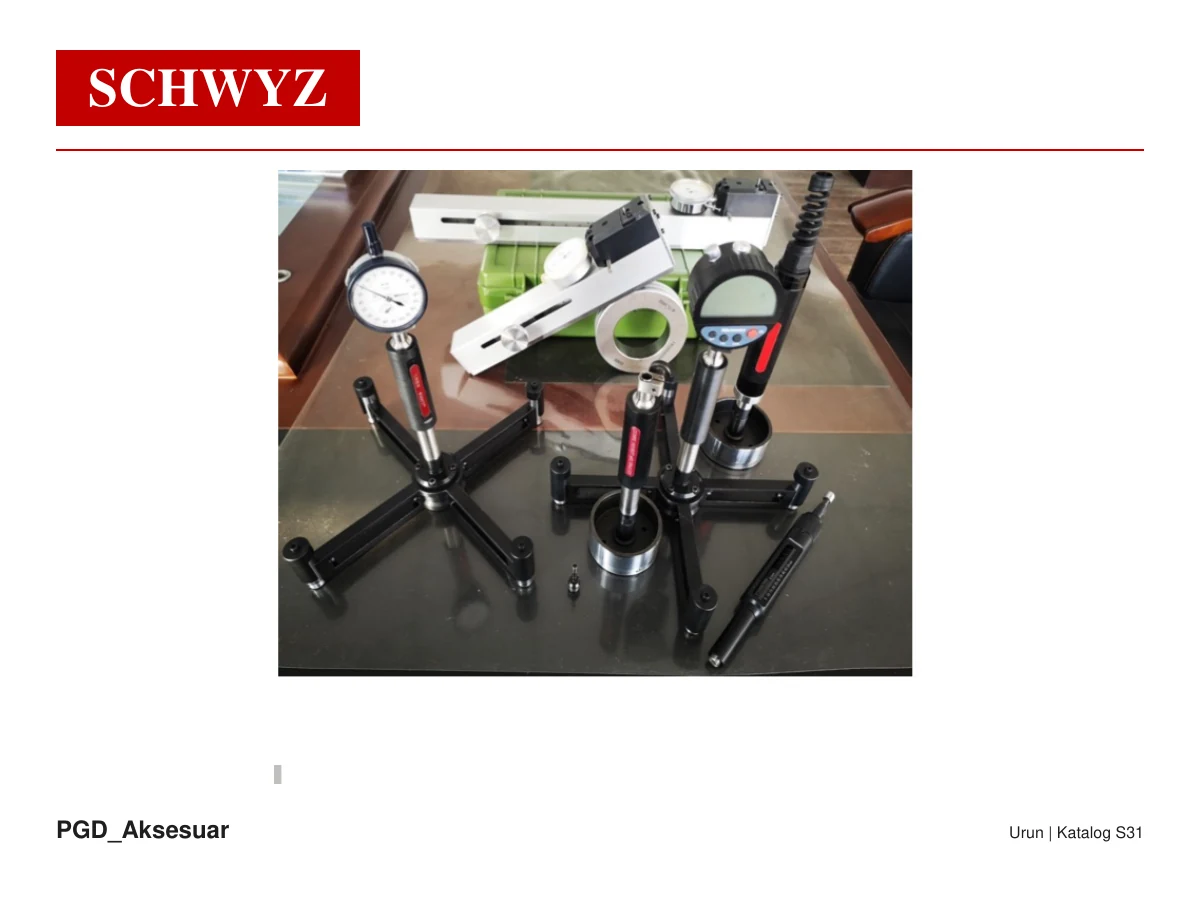

TUTUCULAR & DERİNLİK UZATMALARI · KATALOG S.29–31
ID Bore Gauge Tutucular ve Derinlik Uzatmaları
Ø12 ve Ø18 mm şaftlı tutucular, derinlik uzatmalı seçenekler, çok kısa tutucu ve Ø8 mm elektronik prob tutucusu. Model koduna tıklayarak teknik ölçüleri açabilirsiniz.
Teknik karşılaştırmayı gör →
PR-ST · KATALOG S.31
ID Bore Gauge Derinlik Stopu
Doğrulanmış model
Belirli ölçüm derinliklerini sabitlemek ve ölçüm tekrarlanabilirliğini artırmak için kullanılan bore gauge aksesuarı.
Model ayrıntılarını aç →
P5200 · KATALOG S.33
Elektronik Dijital İç Çap Ölçer
Model kodları (17)
P5207 · KATALOG S.33
Elektronik Dijital İç Çap Ölçer
Model kodları (17)

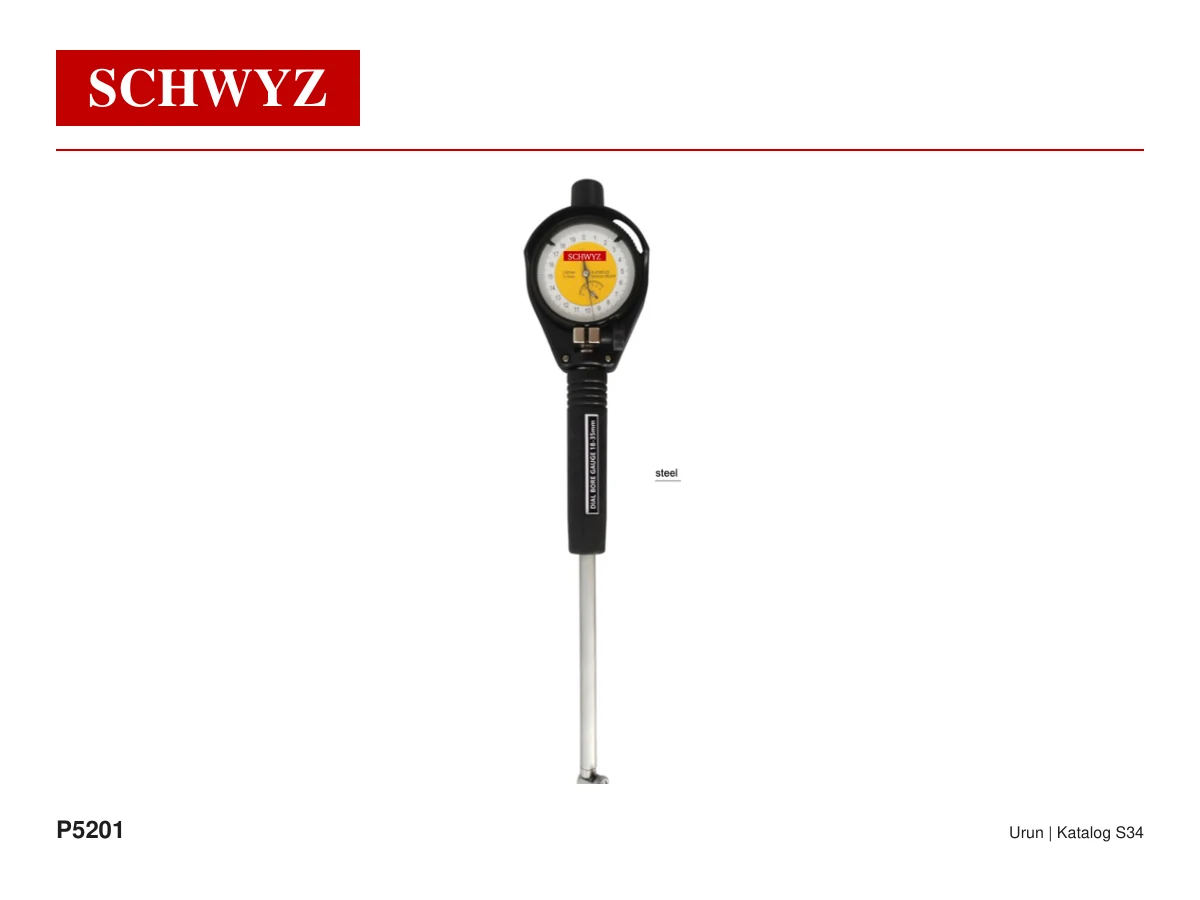

P5201 · KATALOG S.34
Hassas Kadranlı İç Çap Ölçer
Model kodları (16)

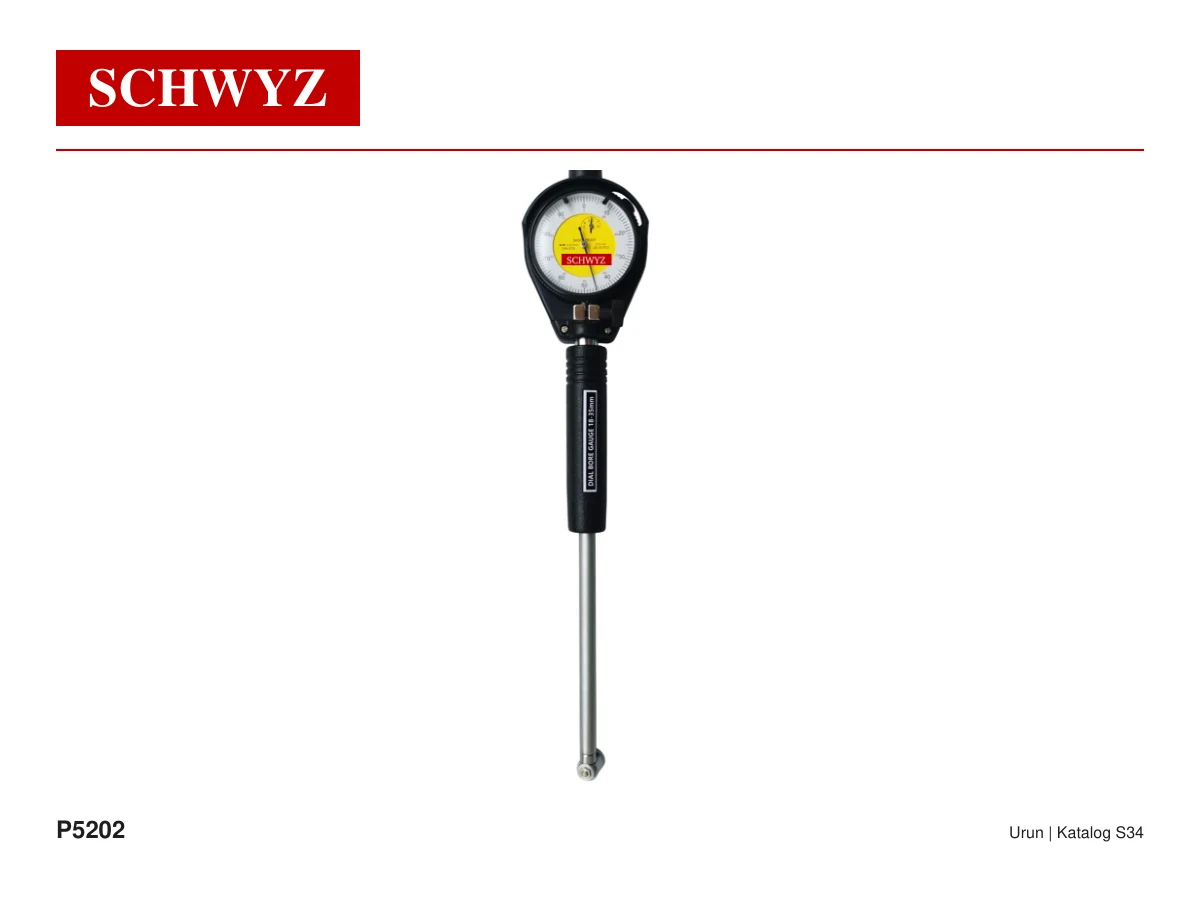

P5202 · KATALOG S.34
Hassas Kadranlı İç Çap Ölçer
Model kodları (17)
P5200-18160_P5202-18160 · KATALOG S.35
Kadranlı İç Çap Ölçer
Model kodları (2)

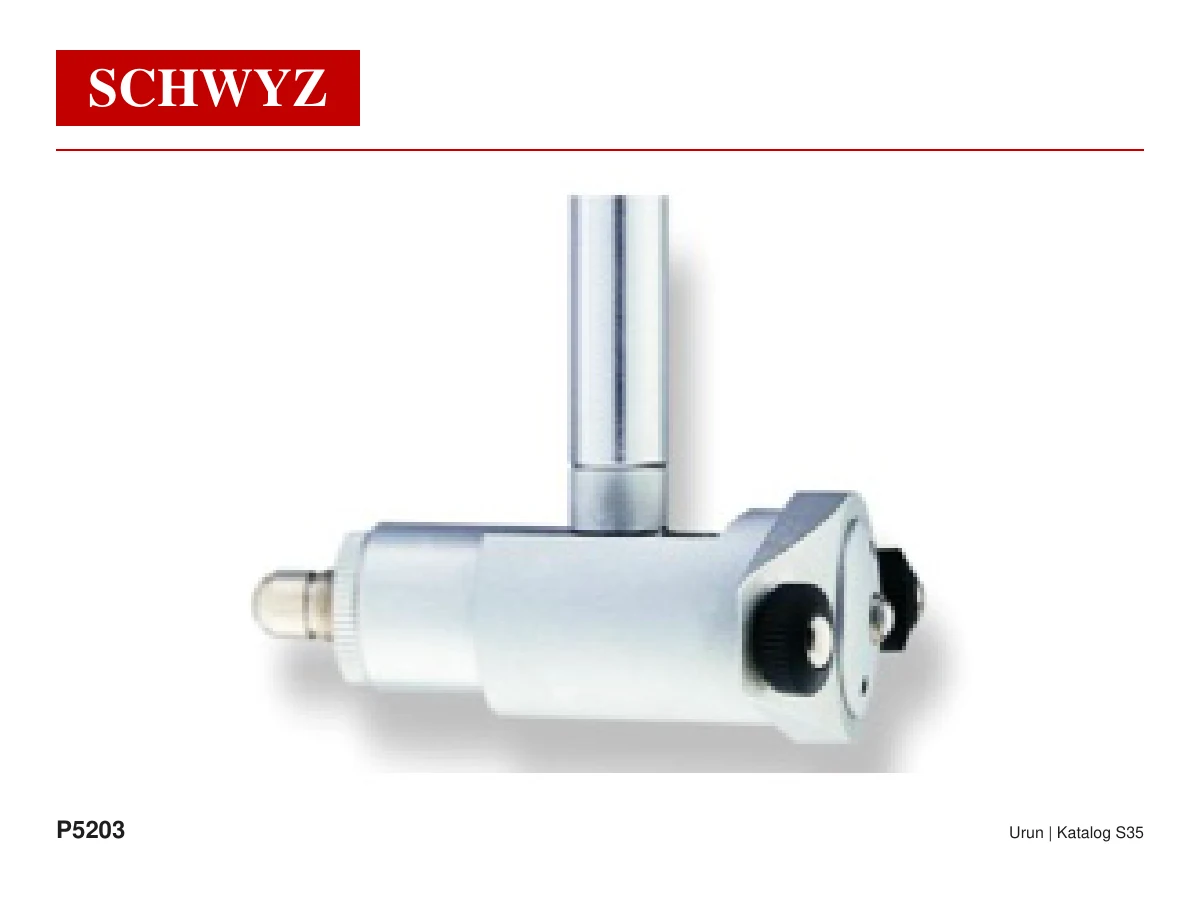

P5203 · KATALOG S.35
Kadranlı İç Çap Ölçer
Model kodları (12)
P5230 · KATALOG S.35
Kadranlı İç Çap Ölçer
Bu seri için teklif iste →
P5208 · KATALOG S.36
Uzun Saplı Kadranlı / Dijital İç Çap Ölçer
Model kodları (26)
Yayınlanmış model sayfaları (21)
ID Bore Gauge ölçüm kafaları — teknik karşılaştırma
Katalogdaki ölçüm kafaları artık teknik devam sayfası gibi değil, gerçek model kodlarıyla açılıyor. Seçimde delik tipi, nominal çap aralığı, doğruluk, strok ve kafa yüksekliği birlikte karşılaştırılabilir.
| Model | Uygulama | Nominal çap | Doğruluk | Strok | Kafa yüksekliği |
|---|---|---|---|---|---|
| PGD-S2730 | Standart delikler | Ø2.7–3.0 mm | <0.001 mm | 0.15 mm | 1.3 mm |
| PGD-S3035 | Standart delikler | Ø3.0–3.5 mm | <0.001 mm | 0.15 mm | 1.3 mm |
| PGD-S3540 | Standart delikler | Ø3.5–4.0 mm | <0.001 mm | 0.15 mm | 1.5 mm |
| PGD-S4046 | Standart delikler | Ø4.0–4.6 mm | <0.001 mm | 0.15 mm | 1.5 mm |
| PGD-S4652 | Standart delikler | Ø4.6–5.2 mm | <0.001 mm | 0.2–0.25 mm | 1.5 mm |
| PGD-S5260 | Standart delikler | Ø5.2–6.0 mm | <0.001 mm | 0.2–0.25 mm | 1.5 mm |
| PGD-S6070 | Standart delikler | Ø6.0–7.0 mm | <0.001 mm | 0.2–0.25 mm | 2 mm |
| PGD-S7090 | Standart delikler | Ø7.0–9.0 mm | <0.001 mm | 0.2–0.25 mm | 2 mm |
| PGD-S9011 | Standart delikler | Ø9.0–11.0 mm | <0.001 mm | 0.2–0.25 mm | 2.5 mm |
| PGD-S1114 | Standart delikler | Ø11.0–14.0 mm | <0.001 mm | 0.2–0.4 mm | 2.5 mm |
| PGD-S1425 | Standart delikler | Ø14.0–25.0 mm | <0.001 mm | 0.2–0.4 mm | 2.8 mm |
| PGD-S2535 | Standart delikler | Ø25.0–35.0 mm | <0.001 mm | 0.2–0.4 mm | 4 mm |
| PGD-S3545 | Standart delikler | Ø35.0–45.0 mm | <0.001 mm | 0.2–0.4 mm | 4 mm |
| PGD-S4560 | Standart delikler | Ø45.0–60.0 mm | <0.001 mm | 0.2–0.4 mm | 4.5 mm |
| PGD-S60200 | Standart delikler | Ø60.0–200 mm | <0.002 mm | 0.3–0.4 mm | 4.5 mm |
| PGD-S170320 | Standart delikler | Ø170–320 mm | <0.0025 mm | 0.4 mm | 5 mm |
| PGD-T2730 | Through bores | Ø2.7–3.0 mm | <0.001 mm | 0.15 mm | 3 mm |
| PGD-T3035 | Through bores | Ø3.0–3.5 mm | <0.001 mm | 0.15 mm | 3.5 mm |
| PGD-T3540 | Through bores | Ø3.5–4.0 mm | <0.001 mm | 0.15 mm | 3.5 mm |
| PGD-T4046 | Through bores | Ø4.0–4.6 mm | <0.001 mm | 0.15 mm | 3.5 mm |
| PGD-T4652 | Through bores | Ø4.6–5.2 mm | <0.001 mm | 0.2–0.25 mm | 4 mm |
| PGD-T5260 | Through bores | Ø5.2–6.0 mm | <0.001 mm | 0.2–0.25 mm | 4 mm |
| PGD-T6070 | Through bores | Ø6.0–7.0 mm | <0.001 mm | 0.2–0.25 mm | 5 mm |
| PGD-T7090 | Through bores | Ø7.0–9.0 mm | <0.001 mm | 0.2–0.25 mm | 5 mm |
| PGD-T9011 | Through bores | Ø9.0–11.0 mm | <0.001 mm | 0.2–0.25 mm | 10 mm |
| PGD-T1114 | Through bores | Ø11.0–14.0 mm | <0.001 mm | 0.2–0.4 mm | 10 mm |
| PGD-T1425 | Through bores | Ø14.0–25.0 mm | <0.001 mm | 0.2–0.4 mm | 10 mm |
| PGD-T2535 | Through bores | Ø25.0–35.0 mm | <0.001 mm | 0.2–0.4 mm | 10 mm |
| PGD-T3545 | Through bores | Ø35.0–45.0 mm | <0.001 mm | 0.2–0.4 mm | 10 mm |
| PGD-T4560 | Through bores | Ø45.0–60.0 mm | <0.001 mm | 0.2–0.4 mm | 10 mm |
| PGD-T60200 | Through bores | Ø60.0–200 mm | <0.002 mm | 0.3–0.4 mm | 10 mm |
| PGD-T170320 | Through bores | Ø170–320 mm | <0.0025 mm | 0.4 mm | 14 mm |
| PGD-B2730 | Blind hole bores | Ø2.7–3.0 mm | <0.001 mm | 0.15 mm | 1.1 mm |
| PGD-B3035 | Blind hole bores | Ø3.0–3.5 mm | <0.001 mm | 0.15 mm | 1.1 mm |
| PGD-B3540 | Blind hole bores | Ø3.5–4.0 mm | <0.001 mm | 0.15 mm | 1.1 mm |
| PGD-B4046 | Blind hole bores | Ø4.0–4.6 mm | <0.001 mm | 0.15 mm | 1.1 mm |
| PGD-B4652 | Blind hole bores | Ø4.6–5.2 mm | <0.001 mm | 0.2–0.25 mm | 1.1 mm |
| PGD-B5260 | Blind hole bores | Ø5.2–6.0 mm | <0.001 mm | 0.2–0.25 mm | 1.1 mm |
| PGD-B6070 | Blind hole bores | Ø6.0–7.0 mm | <0.001 mm | 0.2–0.25 mm | 1.1 mm |
| PGD-B7090 | Blind hole bores | Ø7.0–9.0 mm | <0.001 mm | 0.2–0.25 mm | 1.1 mm |
| PGD-B9011 | Blind hole bores | Ø9.0–11.0 mm | <0.001 mm | 0.2–0.25 mm | 1.2 mm |
| PGD-B1114 | Blind hole bores | Ø11.0–14.0 mm | <0.001 mm | 0.2–0.4 mm | 1.2 mm |
| PGD-B1425 | Blind hole bores | Ø14.0–25.0 mm | <0.001 mm | 0.2–0.4 mm | 1.2 mm |
| PGD-B2535 | Blind hole bores | Ø25.0–35.0 mm | <0.001 mm | 0.2–0.4 mm | 2.3 mm |
| PGD-B3545 | Blind hole bores | Ø35.0–45.0 mm | <0.001 mm | 0.2–0.4 mm | 2.3 mm |
| PGD-B4560 | Blind hole bores | Ø45.0–60.0 mm | <0.001 mm | 0.2–0.4 mm | 4.5 mm |
| PGD-B60200 | Blind hole bores | Ø60.0–200 mm | <0.002 mm | 0.3–0.4 mm | 4.5 mm |
| PGD-B170320 | Blind hole bores | Ø170–320 mm | <0.0025 mm | 0.4 mm | 5 mm |
| PGD-SB2035 | Super blind hole bores | Ø20.0–35.0 mm | <0.001 mm | 0.2–0.4 mm | 1.5 mm |
| PGD-SB3560 | Super blind hole bores | Ø35.0–60.0 mm | <0.001 mm | 0.2–0.4 mm | 1.5 mm |
| PGD-SB60200 | Super blind hole bores | Ø60.0–200 mm | <0.002 mm | 0.3–0.4 mm | 1.5 mm |
Tutucu ve aksesuar teknik karşılaştırması
Katalogdaki model kodları doğrudan ürün sayfalarına bağlandı. Böylece müşteri şaft çapı, uzatma yapısı ve kullanım tipine göre modeli ayırabilir.
| Model | Tip / kullanım | Ayırt edici teknik bilgi |
|---|---|---|
| PH12-160 | Standart tutucu | Ø12 mm şaft · analog/dijital indikatör · toplam 158.7 mm |
| PH12-235 | Derinlik uzatmalı tutucu | Ø12 mm şaft · 125 mm uzatma · toplam 236.2 mm |
| PH18-160 | Standart tutucu | Ø18 mm şaft · analog/dijital indikatör · toplam 158.7 mm |
| PH18-235 | Derinlik uzatmalı tutucu | Ø18 mm şaft · 123 mm uzatma · toplam 236.7 mm |
| PH12-40 | Çok kısa tutucu | Ø8 H7 indikatör bağlantısı · toplam 41 mm |
| PH-DS | Elektronik prob tutucu | Ø8 mm elektronik prob · M11×0.75 · toplam 246.5 mm |
| PR-ST | Derinlik stopu | Belirli ölçüm derinliğini sabitlemek için aksesuar |
SETTING GAUGE · KATALOG S.31
Ayar Halkaları
Bore gauge sistemlerini sıfıra ayarlamak için ayar halkaları. Katalogda nominal 1.000–400.000 mm aralığında DIN 2250-C ayar halkalarının mevcut olduğu belirtiliyor; bu bölümde tekil model kodu verilmediği için sahte model oluşturulmadı.
Ayar halkası için teklif iste →Kaynak ve teknik doğrulama
Model kodları ve görsel eşleştirmeleri kullanıcı tarafından sağlanan SCHWYZ model-kodlu görsel paketinden alınmıştır. Sipariş kodu ve teknik tablo için kaynak broşür esas alınır.
Bore Gauge hızlı seçim bağlantıları
İç çap ölçümünde ürün ailesi, ölçüm kafası ve ilgili model kayıtlarına doğrudan ulaşın.
İç çap komparatörü / Bore Gauge nasıl seçilir?
Önce ölçülecek deliğin nominal çapı ve tipi belirlenir. Ardından standart, geçişli, kör veya süper kör delik kafası; doğruluk, strok, kafa yüksekliği ve M11×0.75 bağlantı bilgileri katalogdan karşılaştırılır.
