KATALOGDA DOĞRULANMIŞ MODEL
SM-920
Zoom Stereo Mikroskop
Bu sayfadaki teknik bilgiler yalnız SCHWYZ 2025–27 Projeksiyon ve Dokunma Ölçüm Cihazları kataloğunda doğrulanabilen verilerden oluşturulmuştur.
Mikroskop & Optik İncelemeKATALOG S. 13FİYAT GÖSTERİMİ KAPALI
Kaynak: SCHWYZ Projeksiyon ve Dokunma Ölçüm Cihazları 2025–27, sayfa 13.
Doğrulanmış teknik bilgiler
| Standart oküler | SWF10X |
|---|---|
| Objektif | 1X–4X (SM-900…950) / 0.75X–3.6X (SM-960…980) |
| Interpupiller mesafe | 55–75 mm |
Katalogdaki ayrıntılı teknik bilgiler
Aşağıdaki bilgiler SCHWYZ 2025–27 kataloğundaki özellik, teknik tablo, uygulama, teslimat ve aksesuar bölümlerinden aktarılmıştır.
Özellikler
Geniş görüş alanında dik stereo görüntü.
45° eğimli ve 360° dönebilen başlık; ±5dp diyoptri ayarı ve 55–75 mm interpupiller mesafe.
1X–4X veya 0.75X–3.6X zoom objektif seçenekleri.
Halojen, floresan veya LED olay/geçirgen aydınlatma seçenekleri.
CE onayı ve farklı yardımcı objektif/oküler seçenekleri.
Seri teknik karşılaştırma tablosu
| Model | Standart oküler | Objektif | Başlık | Mekanizma | Tabla |
|---|---|---|---|---|---|
| SM-900 | SWF10X | 1–4X zoom | Binoküler | Kolon tipi | Ø95 mm buzlu cam |
| SM-910 | SWF10X | 1–4X zoom | Binoküler | Kavisli kol | Ø95 mm buzlu cam |
| SM-920 | SWF10X | 1–4X zoom | Trinoküler | Kolon tipi | Ø95 mm buzlu cam |
| SM-930 | SWF10X | 1–4X zoom | Trinoküler | Kavisli kol | Ø95 mm beyaz/siyah |
| SM-940 | SWF10X | 1–4X zoom | Binoküler | Kolon tipi | Ø95 mm buzlu cam |
| SM-950 | SWF10X | 1–4X zoom | Binoküler | Kolon tipi | Ø95 mm buzlu cam |
| SM-960 | SWF10X | 0.75–3.6X zoom | Binoküler | Kolon tipi | Ø95 mm buzlu cam |
| SM-970 | SWF10X | 0.75–3.6X zoom | Binoküler | Kavisli kol | Ø95 mm buzlu cam |
| SM-980 | SWF10X | 0.75–3.6X zoom | Binoküler | Kolon tipi | Ø95 mm buzlu cam |
Opsiyonel yardımcı objektif0.5X, 0.75X, 1.5X, 2X (katalog ifadesi)
Opsiyonel okülerWF5X, SWF10X, WF15X, WF20X
DiğerRing light; beyaz/siyah çalışma tablası

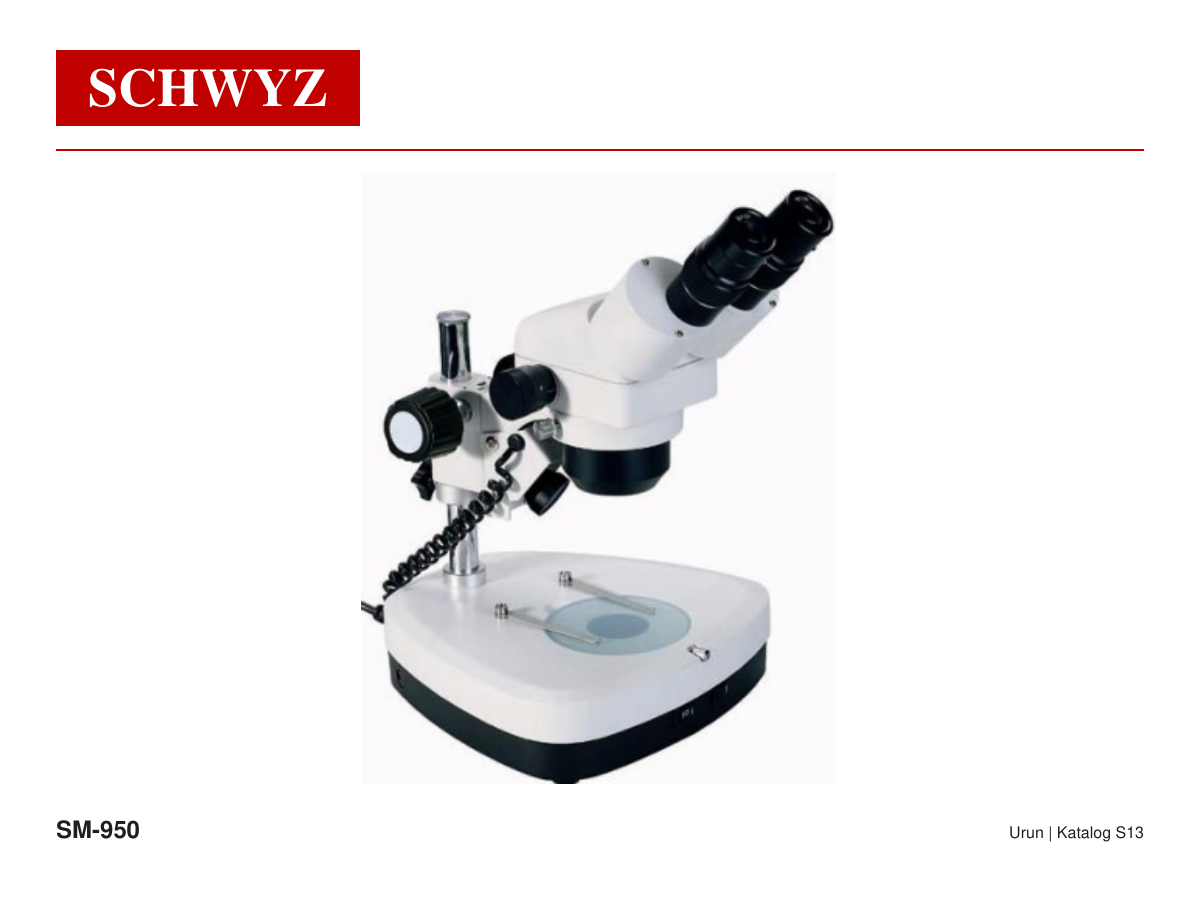

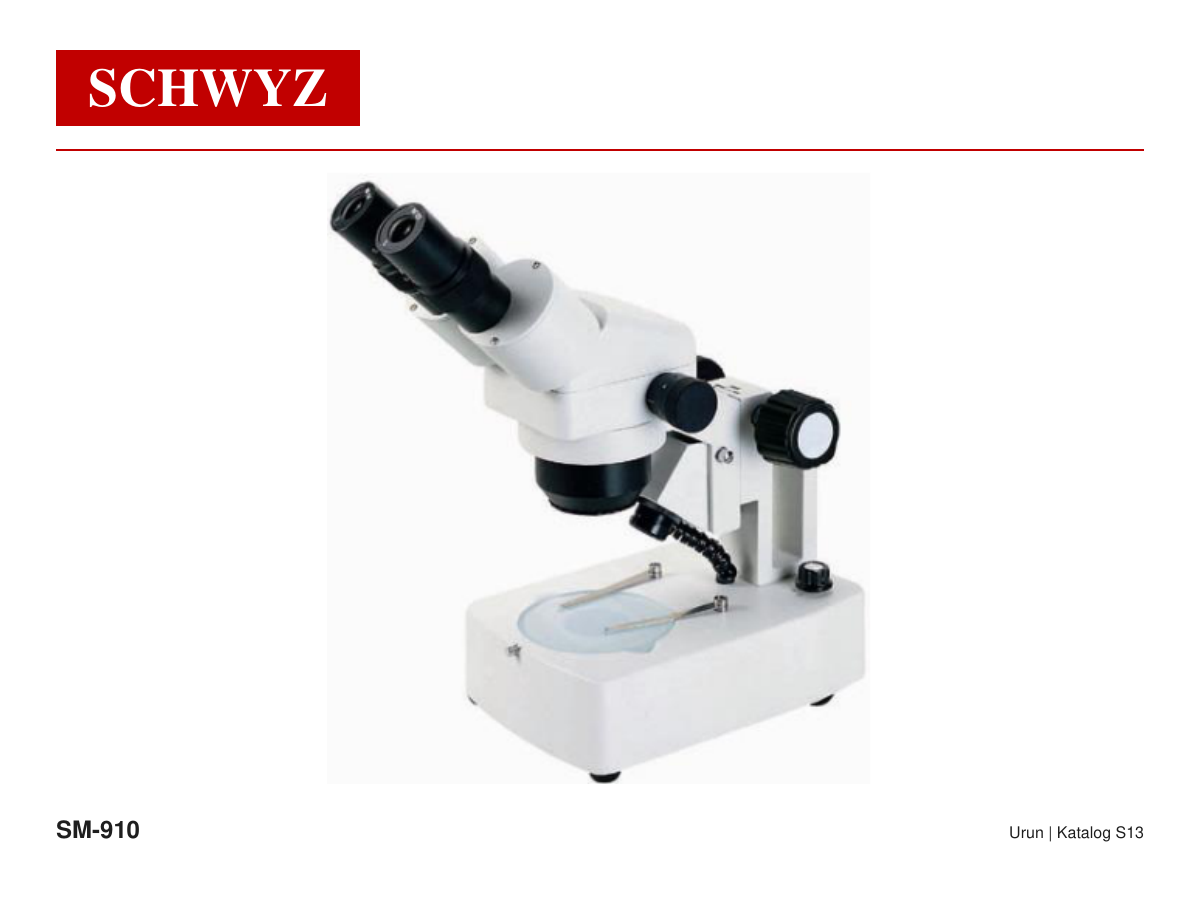

İlgili SCHWYZ görselleri
Katalogdaki tam kaynak metni ve tablolar
Tam katalog verisini göster / gizle
--- KATALOG SAYFA 13 ---
ZOOM STEREO MICROSCOPE SM-900
FEATURES
■ Sharp stereo erect image over a wide field of view.
■ 45º inclined and 360º rotational binocular head with locked-in eyepiece.The left ocular-tube with diopter adjustment ±5dp，The
interpupillary distance is between 55-75mm
■ Products CE approved
■ Power supply 110V/60Hz or 220V/50Hz
■ Illumination: L1. Incident reflected halogen lamp 12V/10W; Transmitted halogen lamp 12V/10W
L2. Incident reflected halogen lamp 12V/10W; Transmitted halogen lamp 12V/10W. Brightness isadjustable.
L3. Halogen lamp 12V/10WW for incident lamp and fluorescent lamp 5W for transmitted lamp
L4. Halogen lamp 12V/10WW for incident lamp and fluorescent lamp 5W for transmitted lamp Brightness is adjustable L5. Both
incident and transmitted light with LED。
■ Each set packed in styrofoam and in an inner box. Two sets in one carton, The outer measurement is 41X35X41.50cm (SM-900),
50X37X48cm (SM-910,SM-920).
SM-910 SM-970 SM-950 SM-920
Model No. Standard Objective Viewing Up & Down Base /Working stage
eyepiece head Mechanism
SM-900 SWF10X ZOOM1X-4X Binocular Pillar style Φ95mm Frosted glass
SM-910 SWF10X ZOOM1X-4X Binocular Arm curved style Φ95mm Frosted glass
SM-920 SWF10X ZOOM1X-4X Trinocular Pillar style Φ95mm Frosted glass
SM-930 SWF10X ZOOM1X-4X Trinocular Arm curved style Φ95mm White/Black
Working stage
SM-940 SWF10X ZOOM1X-4X Binocular Pillar style Φ95mm Frosted glass
SM-950 SWF10X ZOOM1X-4X Binocular Pillar style Φ95mm Frosted glass
SM-960 SWF10X ZOOM0.75X-3.6X Binocular Pillar style Φ95mm Frosted glass
SM-970 SWF10X ZOOM0.75X-3.6X Binocular Arm curved style Φ95mm Frosted glass
SM-980 SWF10X ZOOM0.75X-3.6X Binocular Pillar style Φ95mm Frosted glass
Optional accessories: 0.5X、7.5X、1.5X、2X(Auxiliary Objective);WF5X、SWF10X、WF15X、WF20X(Eyepiece);
Ring light；White/Black working stage.
Standard Objective Auxiliary Objective
0.5X 0.5X 0.5X 0.5X
Model No. Eyepiece Field Field Field Field
Working Working Working Field of Working Working
Objective of of of of
Distance Distance Distance View Distance Distance
View View View View
WF5X 1-4X 20-5 91 40-11 170 25-6.5 100 13-3.5 42 10-2.5 28
SWF10X 1-4X 23-5.5 91 52-12 170 30-7 100 15-4.8 42 11.5-3 28
SM-900~950
WF15X 1-4X 15.5-4 91 36-8.5 170 21-5 100 10.5-2.5 42 8-2 28
WF20X 1-4X 10.5-3 91 25-5.8 170 14-3.5 100 7-1.8 42 5.5-1.5 28
WF5X 0.75-3.6X 26-6 86 60-13 178 32-7 96 16-4 42.5 12.5-3 25.5
SWF10X 0.75-3.6X 28-6 86 63-14 178 35-8 96 18-4 42.5 14-3 25.5
SM-960~980
WF15X 0.75-3.6X 19-4.5 86 43-9.5 178 24-5.5 96 12-3 42.5 9.5-2 25.5
WF20X 0.75-3.6X 12.5-3 86 28-6 178 16-3.5 96 8-2 42.5 6-1.5 25.25
