KATALOGDA DOĞRULANMIŞ MODEL

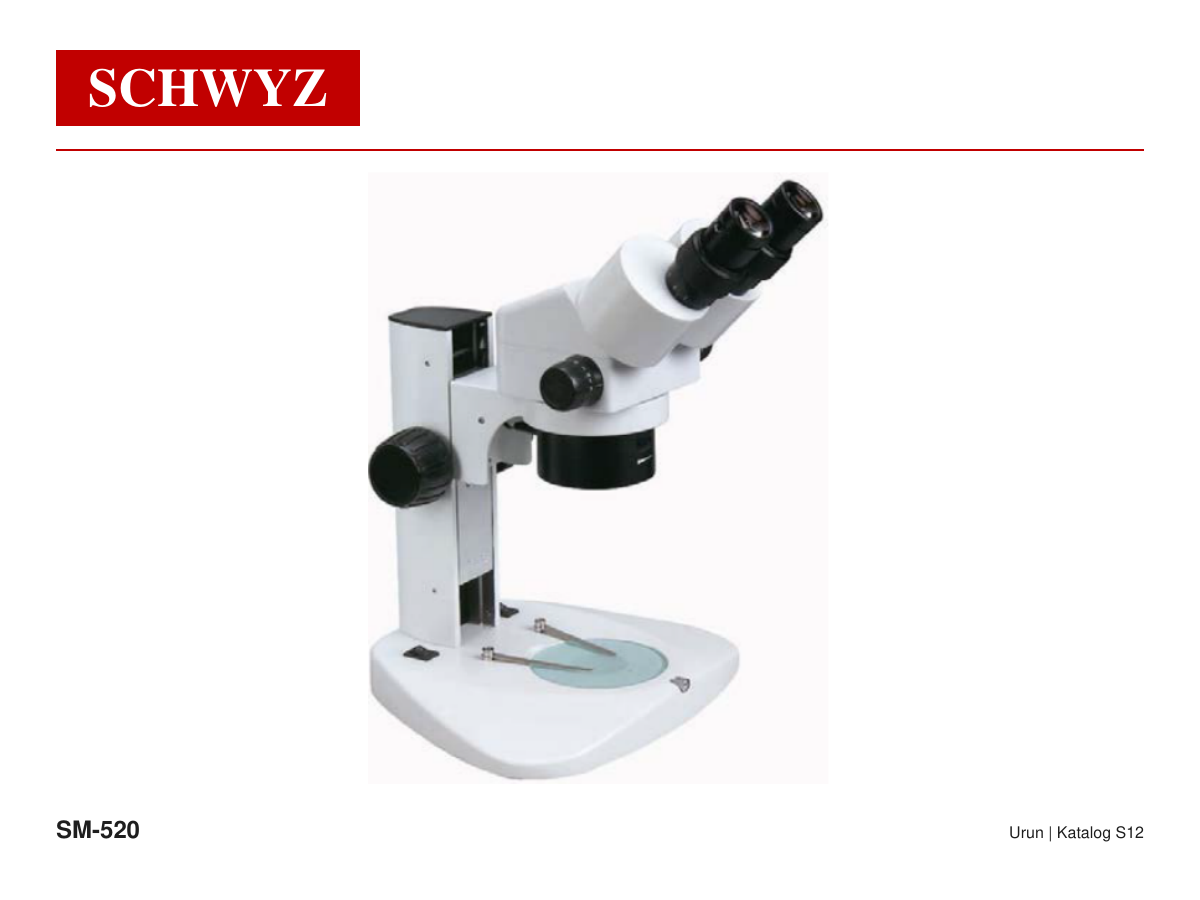

SM-520
Zoom Stereo Mikroskop
Bu sayfadaki teknik bilgiler yalnız SCHWYZ 2025–27 Projeksiyon ve Dokunma Ölçüm Cihazları kataloğunda doğrulanabilen verilerden oluşturulmuştur.
Mikroskop & Optik İncelemeKATALOG S. 12FİYAT GÖSTERİMİ KAPALI
Kaynak: SCHWYZ Projeksiyon ve Dokunma Ölçüm Cihazları 2025–27, sayfa 12.
Doğrulanmış teknik bilgiler
| Standart oküler | HWF10X |
|---|---|
| Zoom objektif | 0.75X–5X |
| Çalışma tablası | Ø95 mm buzlu cam |
Katalogdaki ayrıntılı teknik bilgiler
Aşağıdaki bilgiler SCHWYZ 2025–27 kataloğundaki özellik, teknik tablo, uygulama, teslimat ve aksesuar bölümlerinden aktarılmıştır.
Özellikler
Geniş görüş alanında dik ve stereo görüntü.
45° eğimli, 360° dönebilen binoküler başlık.
55–75 mm interpupiller mesafe ve sol okülerde ±5dp diyoptri ayarı.
Ayarlanabilir iç aydınlatma seçenekleri.
110V/60Hz veya 220V/50Hz besleme; CE onayı.
Seri teknik karşılaştırma tablosu
| Model | Oküler | Objektif | Tabla | Kaldırma | Olay ışık | Geçirgen ışık |
|---|---|---|---|---|---|---|
| SM-500 | HWF10X | 0.75–5X zoom | Ø95 mm buzlu cam | Kolon tipi | 12V/10W halojen | 12V/10W halojen |

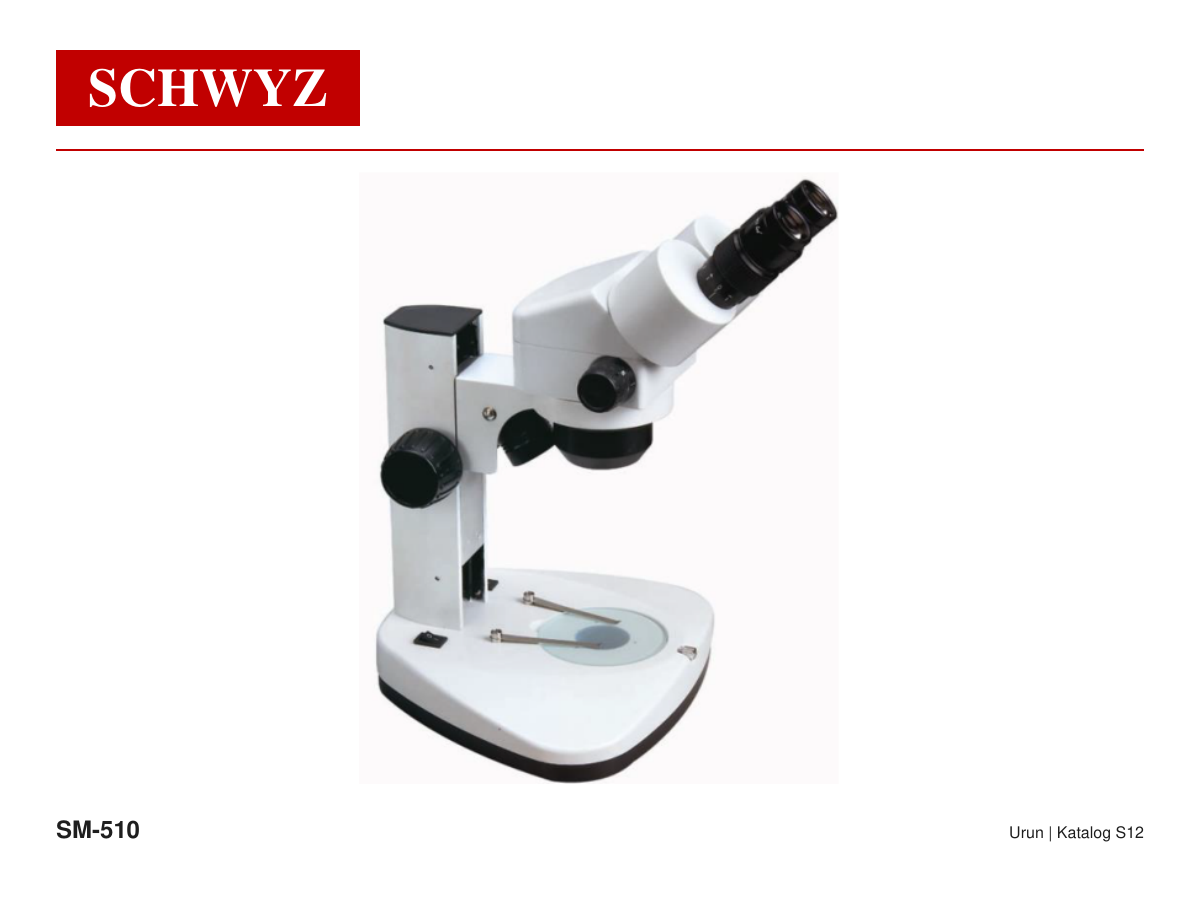

| SM-510 | HWF10X | 0.75–5X zoom | Ø95 mm buzlu cam | Kavisli kol | 12V/10W halojen | 12V/10W halojen |
| SM-520 | HWF10X | 0.75–5X zoom | Ø95 mm buzlu cam | Kavisli kol | Dahili 1W LED ring | 1W LED |
| SM-530 | HWF10X | 0.75–5X zoom | Ø95 mm buzlu cam | Kolon tipi | Doğal aydınlatma | Doğal aydınlatma |
Opsiyonel yardımcı objektif0.5X, 1.5X, 2X
Opsiyonel okülerHWF5X, HWF10X, HWF20X, HWF25X
Diğer opsiyonRing light
İlgili SCHWYZ görselleri
Katalogdaki tam kaynak metni ve tablolar
Tam katalog verisini göster / gizle
--- KATALOG SAYFA 12 ---
ZOOM STEREO MICROSCOPE SM-500
FEATURES:
■ Sharp stereo erect image over a wide field of view
■ 45°inclined and 360°rotatable binocular head
■ The interpupillary distance is between55mm-75mm,The left ocular-tube with diopter adjustment±5dp
■ Inside incident light,brightness adjustable,various illumination for selection
■ Power supply 110V/60HZ or 220V/50HZ
■ Product has CE approval .
SM-520 SM-510 SM-500
TECHNICAL SPECIFICATION
Base/ working Up & down Incident Transmitted
Model No. Eyepiece Objective
stage mechanism illumination illumination
ZOOM Φ95mm Frosted Bowl halogen Halogen lamp
SM-500 HWF10X 0.75X-5X Pillar style
glass lamp 12V 10W 12V 10W
ZOOM Φ95mm Frosted Bowl halogen
Arm curved Halogen lamp
SM-510 HWF10X 0.75X-5X glass lamp 12V 10W 12V 10W
ZOOM Φ95mm Frosted Bult-in LED ring
SM-520 HWF10X 0.75X-5X glass Arm curved light 1W LED lamp
ZOOM Φ95mm Frosted Natural Natural
SM-530 HWF10X 0.75X-5X glass Pillar style illumination
illumination
Optional accessories: 0.5X、1.5X、2X(Auxiliary Objective);HWF5X、HWF10X、HWF20X、HWF25X(Eyepiece); Ring light
OPTICAL DATA:
With 0.5x auxi With 1.5x auxi With 2x auxi
Objective Main body
objective objective objective
Eyepiece
0.75x～5x 0.375x～2.5x 1.125x～7.5x 1.5x～10x
Total magnification 3.75x～25x 1.875x～12.5x 5.625x～37.5x 7.5x～50x
HWF5x
Field of View Φ31～Φ4.6 Φ61.3～Φ9.2 Φ22～Φ3.3 Φ16～Φ2.5
Total magnification 7.5x～50x 3.75x～25x 11.25x～75x 15x～100x
HWF10x
Field of View Φ33～Φ5 Φ65～Φ10 Φ22～Φ3.3 Φ16～Φ2.5
Total magnification 11.25x～75x 5.625x～37.5x 16.875x～112.5x 22.5x～150x
HWF15x
Field of View Φ24～Φ4.2 Φ48～Φ8.5 Φ16～Φ2.8 Φ12～Φ2
Total magnification 15x～100x 7.5x～50x 22.5x～150x 30x～200x
HWF20x
Field of View Φ20～Φ3.5 Φ40～Φ7 Φ13.3～Φ2.3 Φ10～Φ1.8
Total magnification 18.75x～125x 9.375x～62.5x 28.125x～187.5x 37.5x～255x
HWF25x
Field of View Φ15.8～Φ2.4 Φ31.5～Φ4.8 Φ10.5～Φ1.6 Φ7.9～Φ1.2
working distance 113mm 220mm 50mm 35mm
